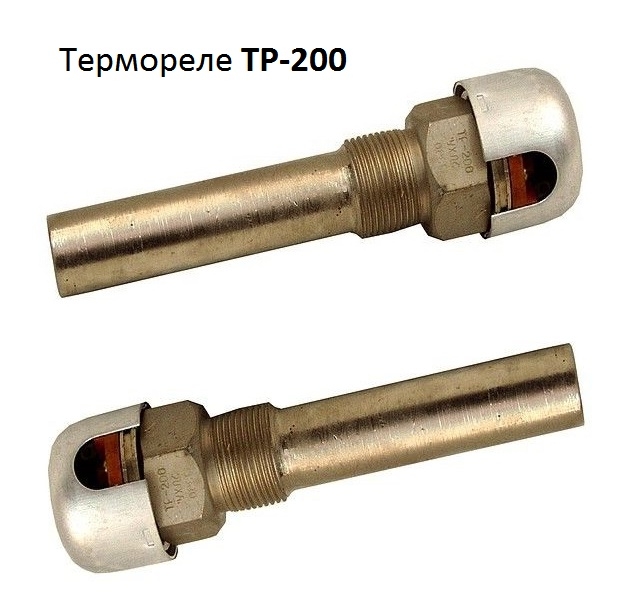

Термореле ТР-200

Датчик-реле температуры ТР-200. Состоит из чувствительного элемента (трубки и пластинок, связанных с контактами), контактной группы и механизма настройки. Применяется для сигнализации и защиты. Предназначен для управления работой электротепловых аппаратов и сигнализации о достижении заданной температуры контролируемой средой. Принцип действия основан на различии между коэффициентами линейного расширения латуни и пластинок. При нагревании латунная трубка значительно удлиняется и заставляет пластины изменить положение, а контакты разомкнуться. Температура настройки регулируется винтом. Температура срабатывания проверяется по термометру. Материал трубки - латунь, материал пластин инвар.
